| Plaats van herkomst: | Shandong, China |
| Merknaam: | Classic |
| Prijs: | $30,000.00/Sets 1-2 Sets |
|---|---|
| Verpakking Details: | De machine zal door het triplex case<br>CNC 5 het machinaal bewerken van astaiwan worden ingepakt ve |
| Levering vermogen: | 50 reeks/Reeksen per Maand |
| Voorwaarde: | Nieuw | Asversmalling: | BT40 |
|---|---|---|---|
| Nr van Assen: | Tweeling | Type: | VERTICAAL |
| Afmeting (L*W*H): | 2750x2300x2300MM | Gewicht (t): | 5.2 T |
| Lijstgrootte (mm): | 1000x500 | CNC Controlesysteem: | GSK, FANUC, MITSUBISHI, KND, Siemens |
| Aantal Assen: | 3, 4, 5 | Lijstreis (x) (mm): | 800 |
| Lijstreis (y) (mm): | 500 | Lijstreis (z) (mm): | 500 |
| Het plaatsen Nauwkeurigheid (mm): | 0,001 | Herhaalbaarheid (X/Y/Z) (mm): | 0,004 |
| Waaier van Assnelheid (r.p.m): | 1 - 8000 r.p.m | De Macht van de asmotor (kW): | 7.5 |
| Max. Lijstlading (kg): | 500 kg | Voersnelheid (mm/min): | 1 - 8000 mm/min |
| Snelle Voersnelheid (m/min): | 20/20/15 | Min. Tijd van Hulpmiddelverandering: | 2 |
| De Capaciteit van het hulpmiddeltijdschrift: | 16, 24 | Zeer belangrijke Verkopende Punten: | Automatisch |
| Garantie: | 2 jaar | Voltage: | 380V 240V |
| Toepasselijke Industrie: | Hotels, MachinesReparatiewerkplaatsen, Productieinstallatie | Toonzaalplaats: | Egypte, Canada, Turkije, het Verenigd Koninkrijk, Verenigde Staten, Italië, Frankrijk, Duitsland, Vi |
| Marketing Type: | Nieuw Product 2021 | Het Rapport van de machinestest: | Verstrekt |
| Video uitgaand-inspectie: | Verstrekt | Garantie van kerncomponenten: | 2 jaar |
| Kerncomponenten: | Lager | X/Y/Z de torsie van de as servomotor: | 10/10/15 N.M |
| Automatische hulpmiddelenwisselaar: | Ongewapend facultatief type 16 (: wapen 24 | Hulpmiddellengte: | 250/350mm |
| Hulpmiddeldiameter: | 100 (Aangrenzende)/150 (apart) | Scherpe voersnelheid: | 10m/min |

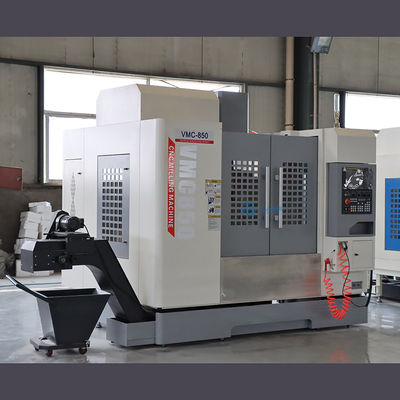

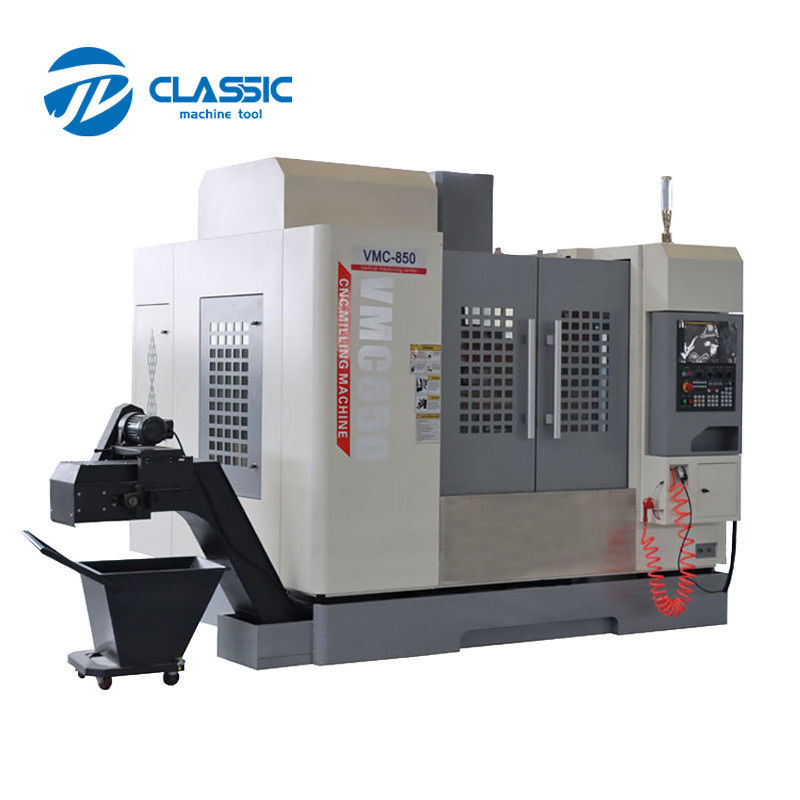

| Machinetype: | CNC Verticaal Machinaal bewerkend Centrum | Productnaam: | Verticaal Cnc Machinaal bewerkend Centrum met 3 assen |
| Toepassing: | Metaal het Machinaal bewerken | Producttype: | Cnc 3 Asmachine |
| Controlerende Wijze: | Het Systeem van Fanucmitsubishi Siemens Gsk | Haven: | Qingdao of de Haven van Shanghai |
Specificatioin | VMC850 |
X-as reis | 800mm |
Y-as reis | 500mm |
Z-as reis | 500mm |
Spindlneus aan lijstoppervlakte | 150650mm |
Ascentrum aan kolomoppervlakte | 550mm |
Lijstgrootte | 1000×500mm |
Max.loading | 500kg |
T-groef breedte | 18mm |
T-groef hoeveelheid | 5 |
Asversmalling | BT40 |
Assnelheid | 8000rpm |
Asmotor | 7.5kw |
Max.tooldia | φ80/φ150mm |
Max.tool lengte | 200mm |
Max.tool gewicht | 8kg |
X de as snel voer van、 Y | 24000mm |
Z as snel voer | 20000mm |
Scherp voer | 1-10000mm/min |
Positienauwkeurigheid | ±0.01mm |
Herhaal het plaatsen nauwkeurigheid | ±0.003/300mm |
De capaciteit van het machtsapparaat | 15KVA |
De capaciteit van het koelmiddelensysteem | 200L |
Het koelen pompmacht | 120W |
Het koelen pompstroom | 50L/min |
Koelmiddelensysteem geschat hoofd | 10m |
Het gebruiken van luchtdruk | 0.6MPa |
Afmetingen | 2750×2300×2300mm |
Netto gewicht | 5200Kg |
Serienummer | Naam | Specificaties of noteringen | Hoeveelheid |
1 | Het handvat van de de lenteklem | MAS BT40-ER32-100L | 1 |
2 | De lenteklem | 1 | |
3 | Klinknagel | P40t-1-MAS403 | 1 |
4 | Haakmoersleutel | 1 | |
5 | Allen-moersleutels | 1 | |
6 | Regelbare hoorn en bouten | 4 |
Serienummer | Naam | model | Oorsprong | Hoeveelheid |
1 | Aseenheid | BT40 | Taiwan posn | 1 |
2 | Gedrukte cilinder | Taiwan Haocheng | 1 | |
3 | ATC | 16 | Taiwan okada | 1 |
4 | X Balschroeven | Taiwan Hiwin | 1 | |
5 | y Balschroeven | Taiwan Hiwin | 1 | |
6 | Z Balschroeven | Taiwan Hiwin | 1 | |
7 | Schroeflagers | China | 3 | |
8 | gids | X, is Y, Z allen ballijn | Taiwan Hiwin | 3 |

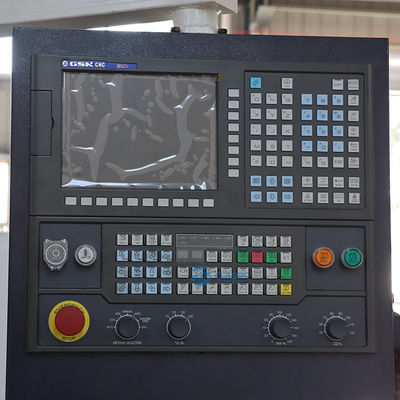

9 | controlesysteem | Knd/gsk | 1 | |
10 | Drie assenmotor en aandrijving | MAXSINE | 1 | |
11 | Het koelen van de pomp | Pmy-25-5 | China | 1 |

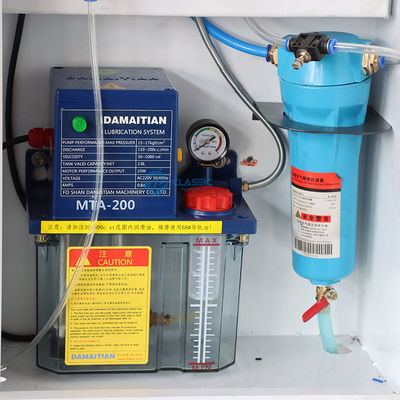

12 | Smeringssysteem | Enige draadbevochtiging | Taiwan Hurun | 1 |
13 | Pneumatisch systeem | Taiwan Airtac | 1 |
